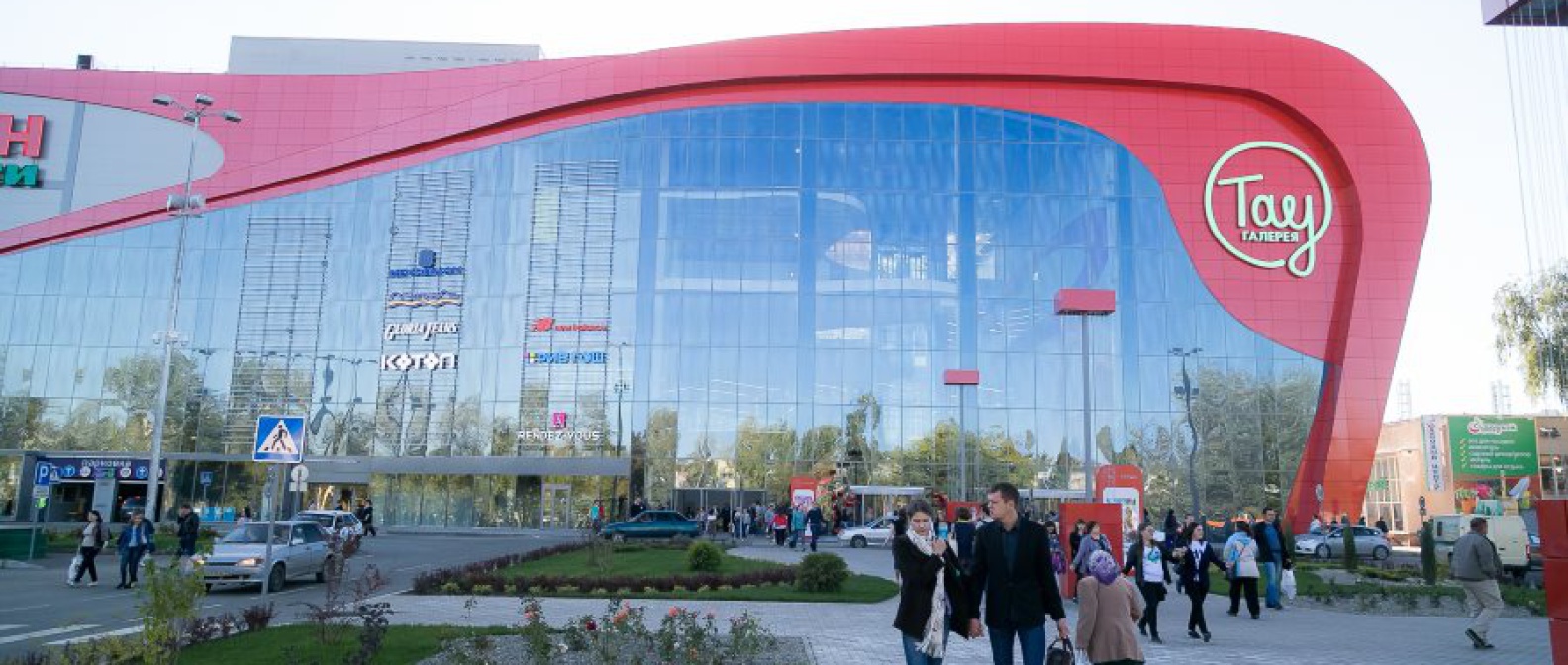

Диспетчеризация ТРЦ «Тау Галерея»

Компания «Интегра Лайт» успешно завершила работы по проектированию, монтажу и пусконаладке системы инженерно-технического обеспечения (диспетчеризации) многофункционального торгового комплекса «Тау Галерея» в городе Саратове. Общая площадь торгового комплекса составляет 102000 кв.м.

Система разработана с использованием российской SCADA TRACE MODE (AdAstra, Москва).

Основные задачи, решаемые системой инженерно-технического обеспечения (диспетчеризации) ТРЦ «Тау Галерея»:

обеспечение непрерывного мониторинга режима работы оборудования инженерных систем;
обеспечение централизованного управления инженерными системами;
предотвращение аварийных ситуаций;
повышение оперативности принятия решений при возникновении аварийных ситуаций;
повышение надежности, безопасности и качества эксплуатации;
сокращение эксплуатационных затрат на энергетические ресурсы;
ведение оперативного и долговременного статистического учёта и анализа.

Для выполнения вышеперечисленных задач система инженерно-технического обеспечения (диспетчеризации) ТРЦ «Тау Галерея» делает возможным:

получение оперативной информации о состоянии контролируемых параметров оборудования;
SMS оповещение об авариях и отключениях;
дистанционный контроль (управление работой инженерного оборудования);
предоставление информации с использованием схем, таблиц, графиков, текстовой и звуковой информации, позволяющих быстро оценить техническое состояние контролируемого оборудования;
архивирование контролируемых параметров на сервере scada-системы TRACE MODE;
документирование и регистрацию технологических процессов, аварий и времени реагирования диспетчера.

Централизованным мониторингом охвачены следующие системы и оборудование ТРЦ «Тау Галерея»:

приточные установки;
вытяжные установки;
система холодоснабжения, включающую чиллеры, градирню и драйкуллеры;
индивидуальный тепловой пункт (ИТП);
система водоотведения и канализации (КНС);
ГВС;
система электроснабжения;
система контроля работы обогрева ливневых воронок;
система управления освещением МОП;
система контроля загазованности паркинга;
система контроля протечки воды;
система контроля температуры в серверной;
система контроля доступа в шкафы диспетчеризации;
система контроля состояния ИБП шкафов диспетчеризации.

При проектировании системы диспетчеризации специалистами ООО «Интегра Лайт» были максимально использованы возможности инженерного оборудования.

В систему было интегрировано следующее оборудование:

31 приточная установка с контроллерами Zentec 400;
36 вытяжных установок, оснащённых частотным регулятором IDS-Drive серии Е;
3 чиллера YORK;
2 шкафа управления холодильной станции, оснащённые контроллерами Johnson Controls;
8 счётчиков электроэнергии Меркурий 230;
4 теплосчётчика МКТС;
теплосчётчик ТЭМ-106;
теплосчётчик ТЭМ-104;
счётчик импульсов «Пульсар»;
2 терморегулятора ОВЕН ТРМ-212;
КНС, оснащённая контроллером Grundfos;
повысительные насосы Wilo Stratos;
насосная станция Wilo SK-712w;
фанкойлы, оснащённые термостатами Aerotek;
модули ввода и вывода IPC DAS;

Система диспетчеризации имеет трёхуровневую структуру.

На нижнем уровне, контроллеры инженерного оборудования и исполнительные модули ввода и вывода.

На среднем уровне установлены контроллеры xPac с установленным программным обеспечением Micro TRACE MODE 6 для Windows Embedded 1023 канала. Контроллеры обеспечивают сбор данных с модулей ввода-вывода и контроллеров инженерного оборудования, выполняют первичную обработку данных и обработку программ взаимодействия между взаимосвязанными инженерными системами и обеспечивают связь верхнего уровня с нижним. Этот тип контроллеров был выбран в связи с тем, что они обеспечивают «горячее» резервирование каналов обмена данными с сервером МРВ по сети Ethernet с помощью двух LAN-портов. В связи с этим были реализованы два канала связи с верхним уровнем.

Верхний уровень представляет собой сервер с установленной scada-системой Doc GSM МРВ+ 6 TRACE MODE® 6 для Windows на 8191 канал.

Данный программный комплекс обеспечивает архивирование данных, полученных от контроллеров xPac, обеспечивает диспетчера всей необходимой информацией, необходимой для оценки состояния параметров инженерных систем комплекса, HMI-интерфейс, а также SMS-информирование заинтересованного инженерного состава в случае внештатных ситуаций. Также scada позволяет создавать ежедневные и месячные документированные отчёты, используя архивные данные.
