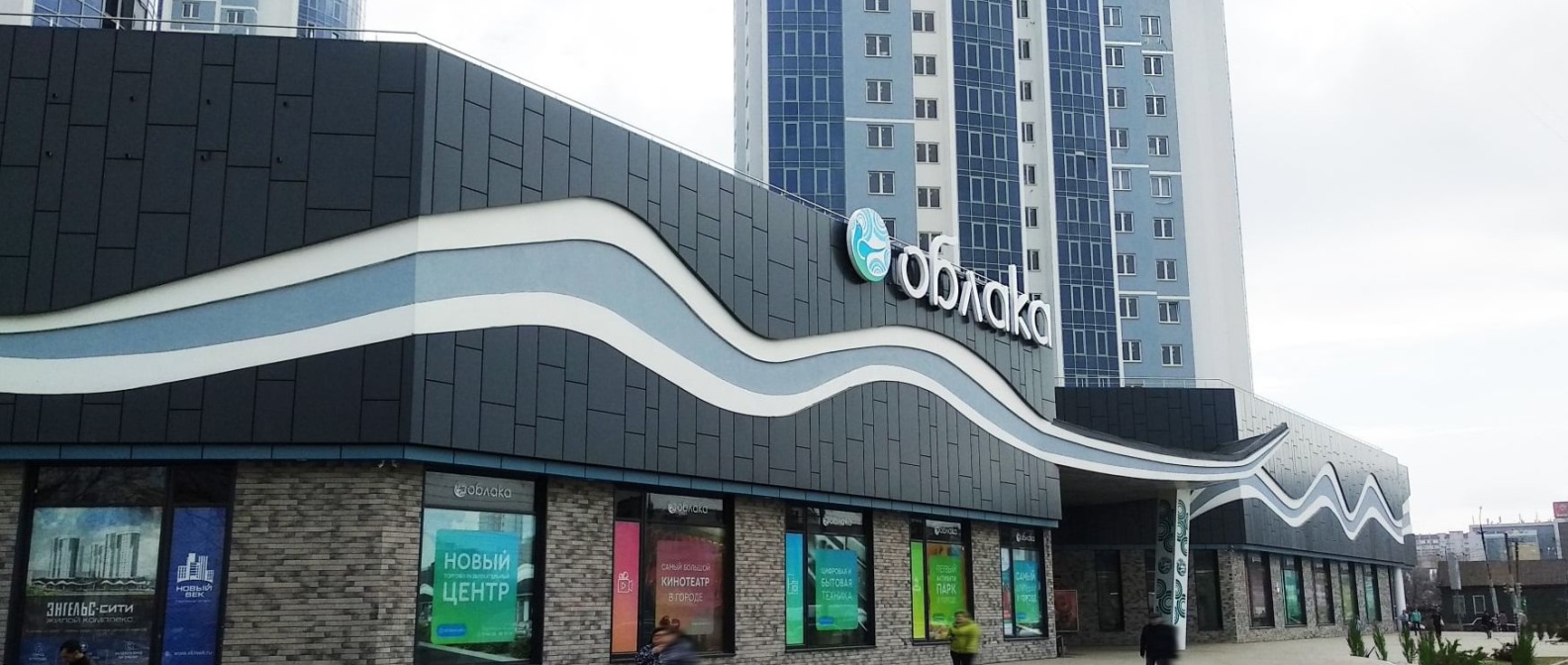

Диспетчеризация ТРЦ «ОБЛАКА СИТИ»

Компания «Интегра Лайт» запустила в эксплуатацию систему диспетчеризации самого большого торгово-развлекательного комплекса «ОБЛАКА СИТИ» в городе Энгельсе. Общая площадь торгового комплекса составляет 48000 кв.м.

Нашей компанией выполнено проектирование системы диспетчеризации в 2018 году. Монтаж системы произведён в 2019 году. В настоящее время выполняется расширение функционала системы, не учтённого первоначальным проектом.

Система разработана с использованием российской SCADA TRACE MODE (AdAstra, Москва).

Система диспетчеризации ТРЦ «Облака» решает следующие задачи:

обеспечение непрерывного мониторинга оборудования инженерных систем;
обеспечение централизованного управления инженерными системами;
предупреждение и предотвращение аварийных ситуаций;
повышение оперативности принятия решений при возникновении аварийных ситуаций;
повышение надежности, безопасности и качества эксплуатации;
сокращение эксплуатационных затрат на энергетические ресурсы;
ведение оперативного и долговременного статистического учёта и анализа.

Основные возможности системы диспетчеризации:

получение оперативной информации о состоянии контролируемых параметров оборудования;
SMS оповещение заинтересованного персонала об авариях и отключениях;
дистанционный контроль и управление работой инженерного оборудования;
предоставление информации с использованием схем, таблиц, графиков, текстовой и звуковой информации, позволяющих быстро оценить техническое состояние контролируемого оборудования;
архивирование контролируемых параметров на сервере scada-системы TRACE MODE;

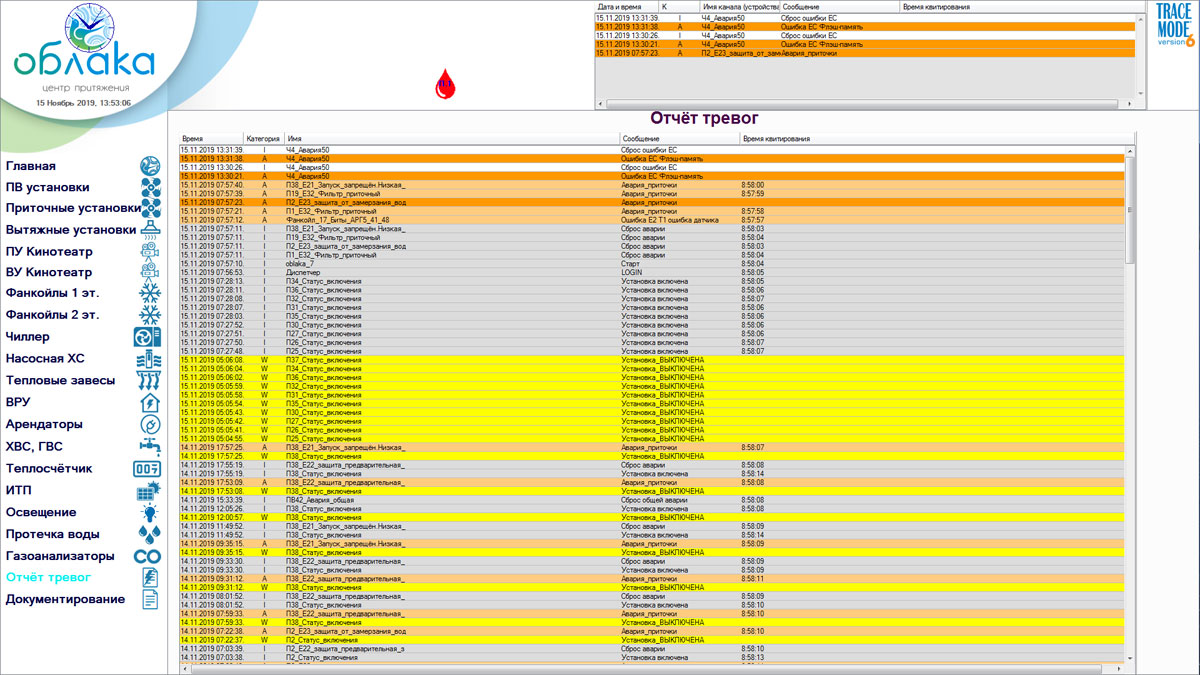

документирование и регистрацию технологических процессов, аварий и времени реагирования диспетчера.

Система диспетчеризации охватывает следующие системы и оборудование ТРЦ «ОБЛАКА»:

приточно-вытяжные установки;

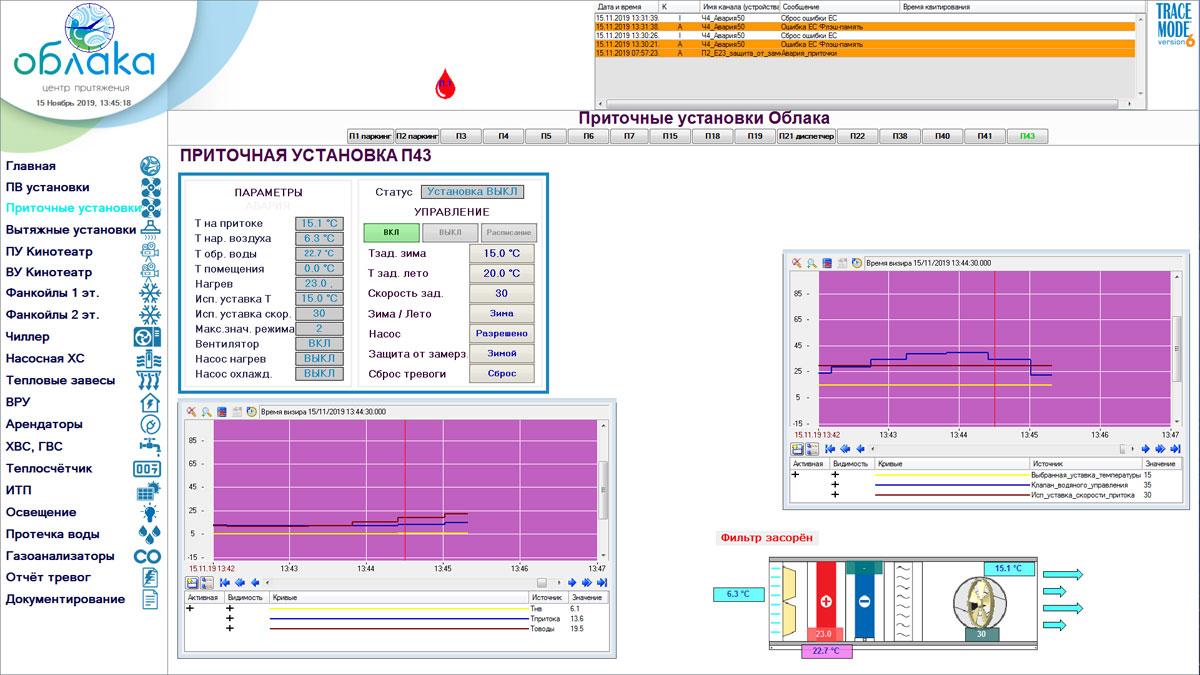

приточные установки;
вытяжные установки;
чиллеры;

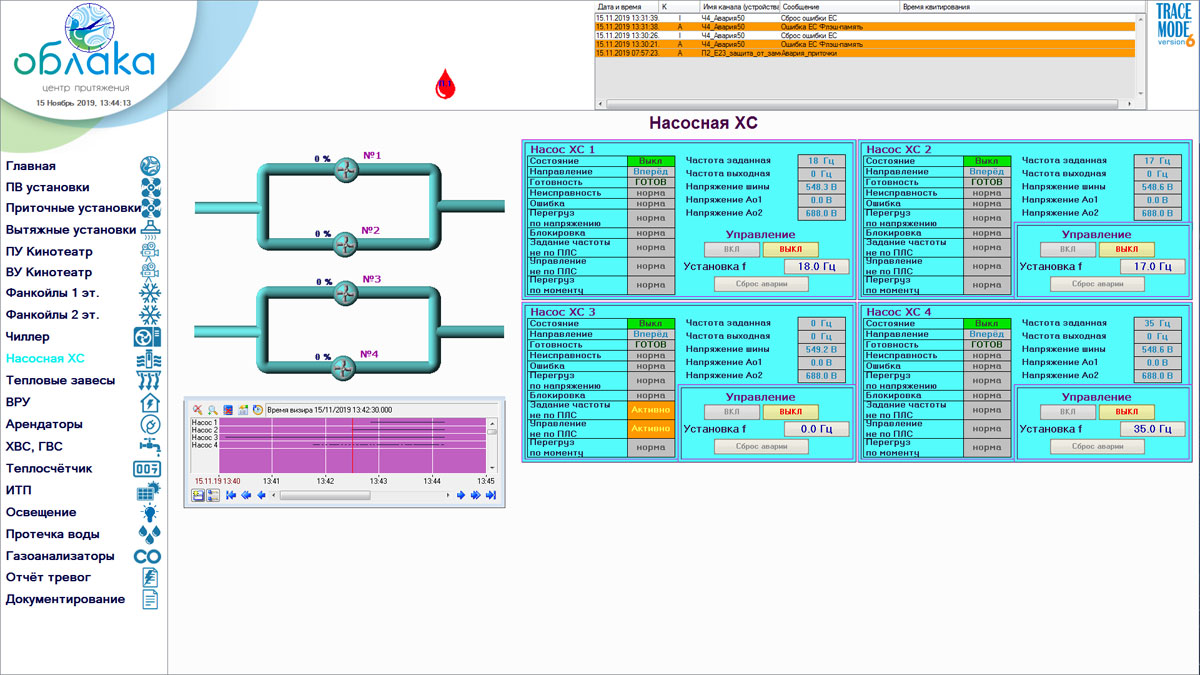

насосную холодоснабжения;
фанкойлы мест общего пользования;

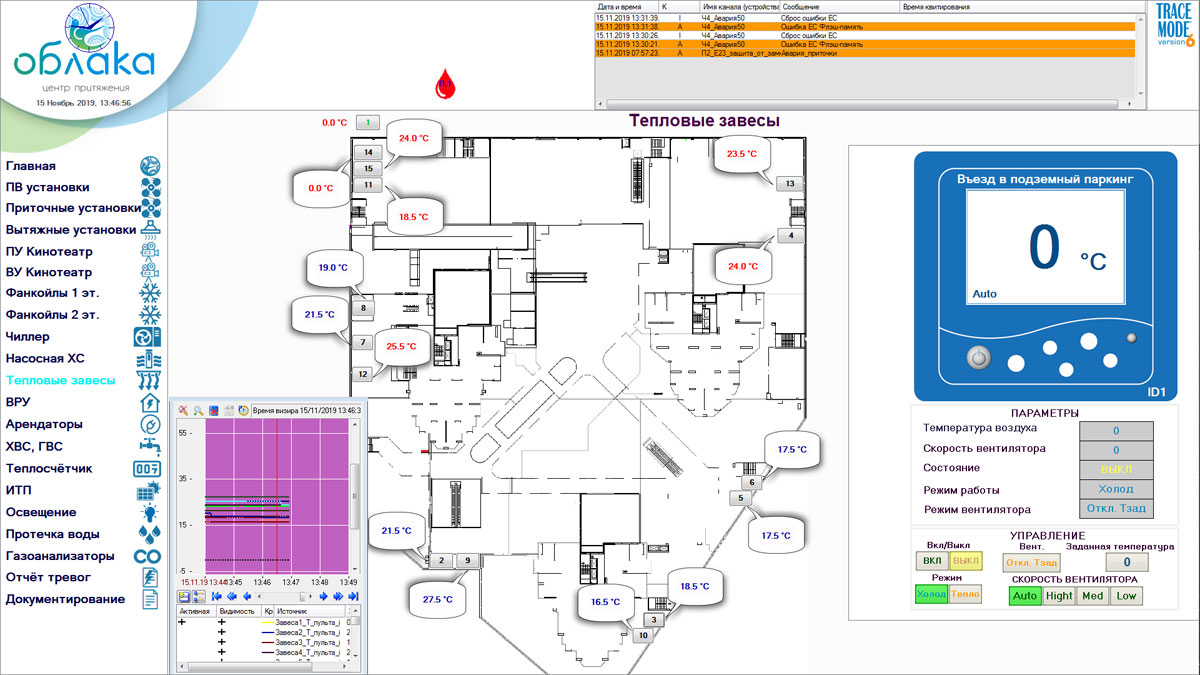

тепловые завесы;

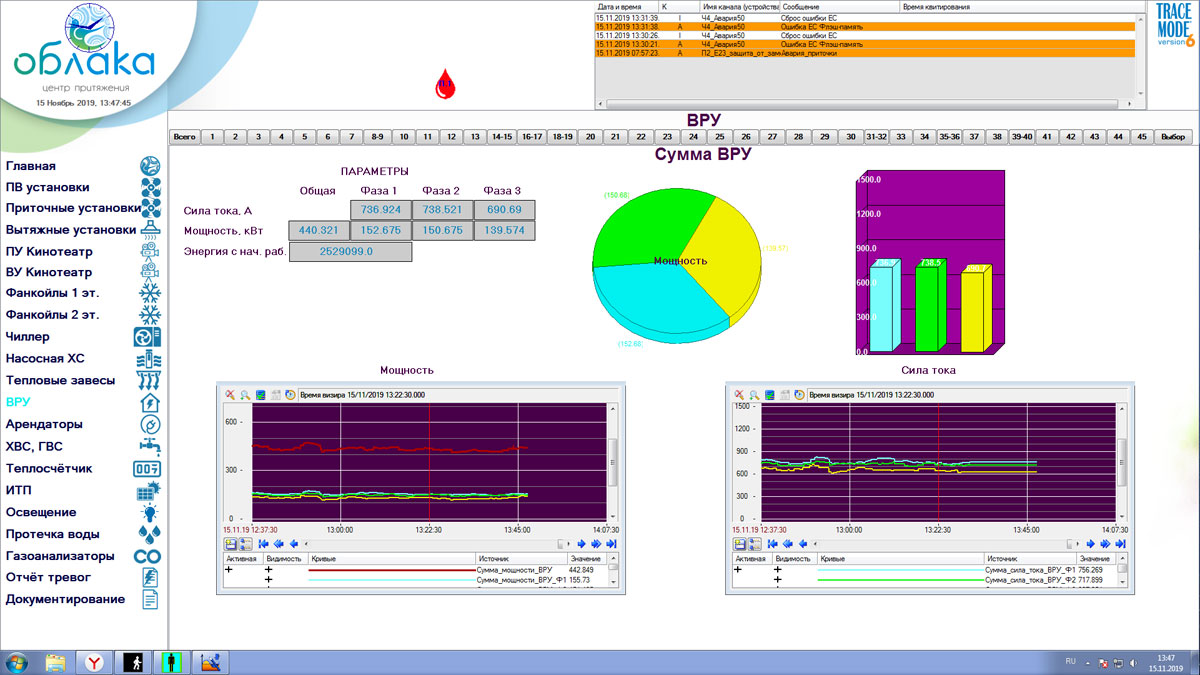

счётчики электроэнергии входных распределительных устройств;

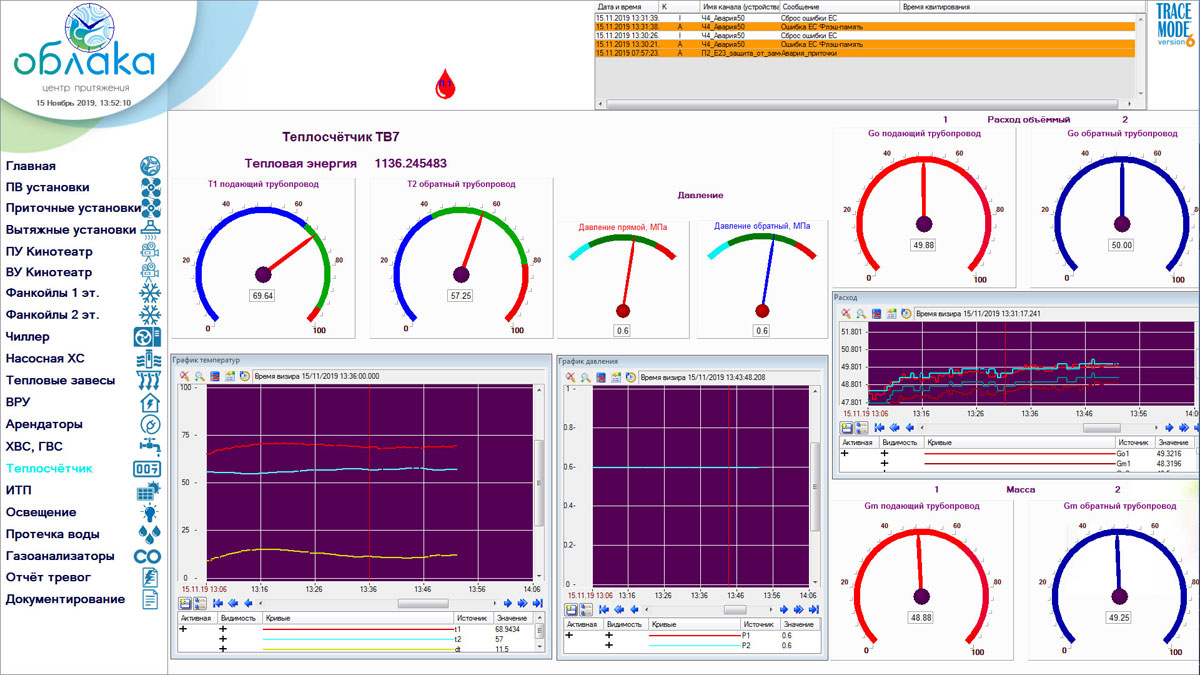

счётчик тепла;
счётчики электроэнергии арендаторов ТРЦ;

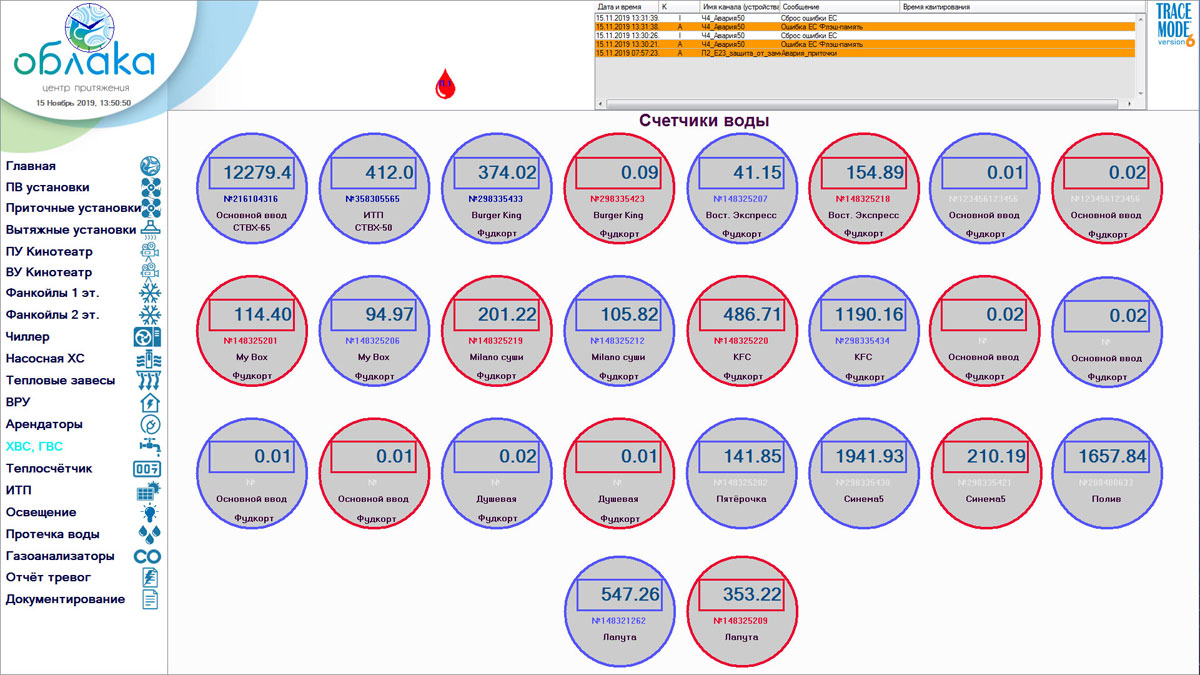

вводные счётчики воды;
счётчики воды ХВС и ГВС арендаторов;
система управления освещением МОП;

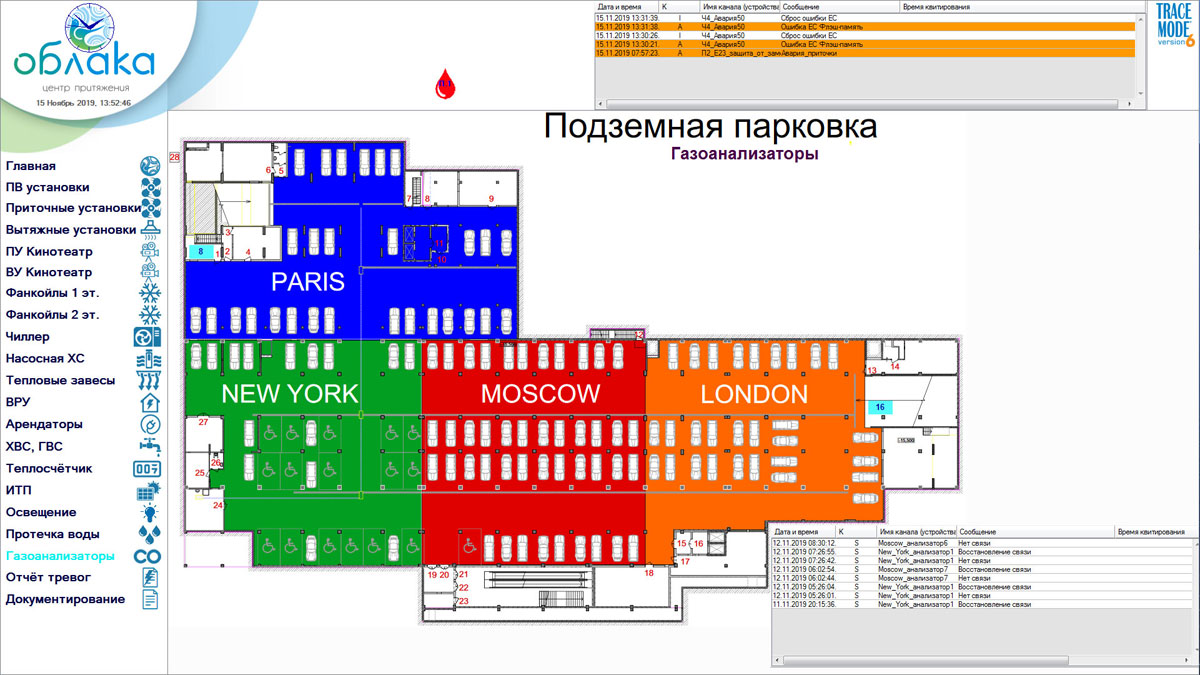

система контроля загазованности паркинга;
система контроля протечки воды;
система контроля доступа в шкафы диспетчеризации.

При проектировании системы диспетчеризации были максимально использованы возможности установленного оборудования.

В систему было интегрировано следующее оборудование:

12 приточно-вытяжных установок с контроллерами Carel;
29 приточных установок с контроллерами Carel;
20 вытяжных установок с контроллерами Carel;
30 вытяжных установок, управляемых четырьмя контроллерами Овен;

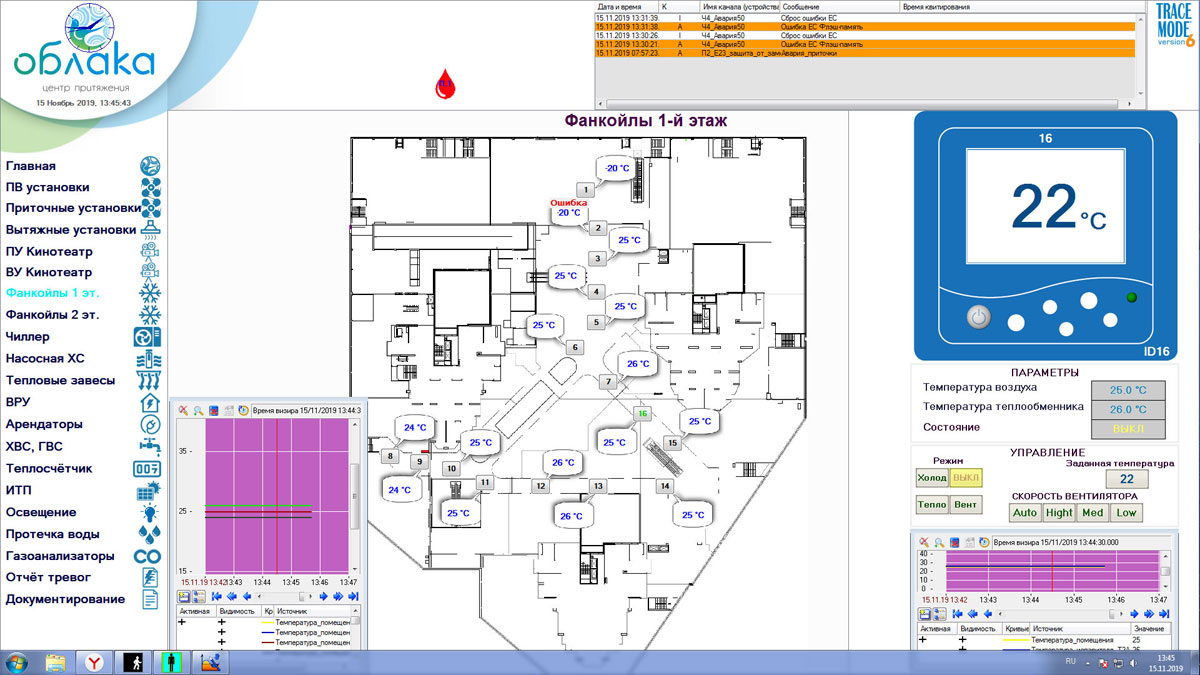

69 фанкойлов, управляемых контроллерами Midea;

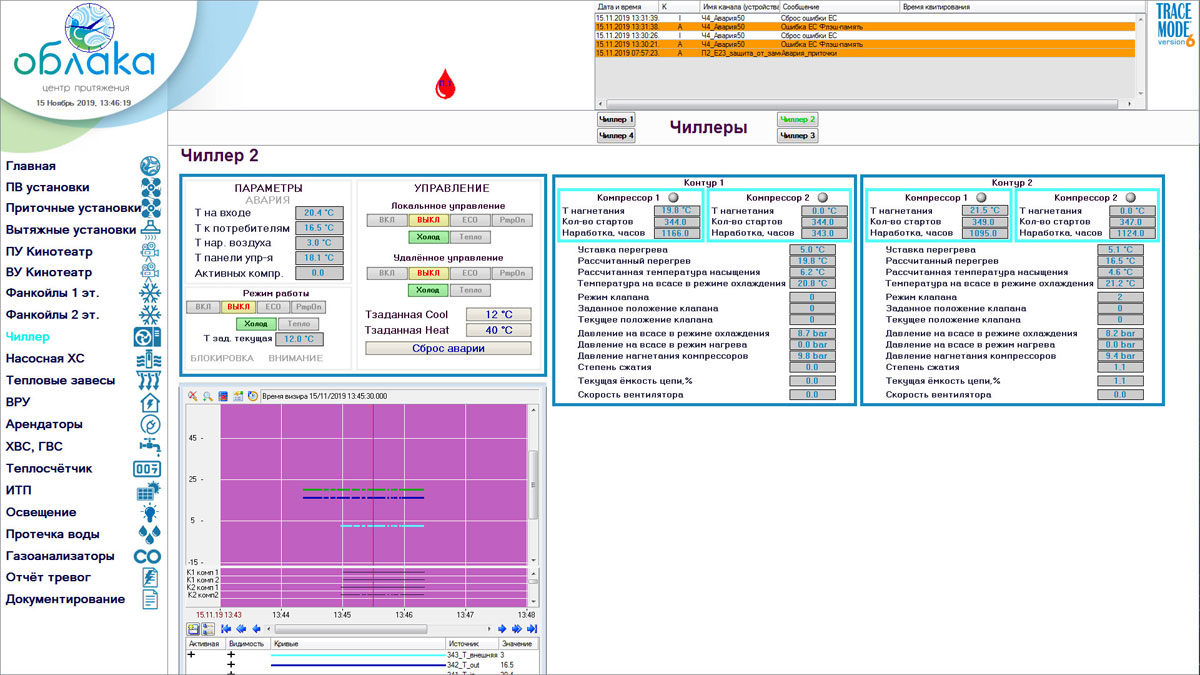

4 чиллера с контроллерами Siemens;
4 насоса холодоснабжения с частотными регуляторами;
38 вводных счётчиков электроэнергии Энергомера СЕ301 и более 70 счётчиков Энергомера СЕ301 арендаторов;
4 десятиканальных счётчика импульсов «Пульсар»;
тепловые завесы, оснащённые термостатами Aerotek;
модули ввода и вывода IPC DAS.

Связь с оборудованием обеспечивается локальной системой. Оборудование с интерфейсом RS-485 подключается к локальной сети с помощью преобразователей протокола ICP DAS, счётчики электроэнергии Энергомера подключены в локальную сеть с помощью преобразователей интерфейса Moxa.

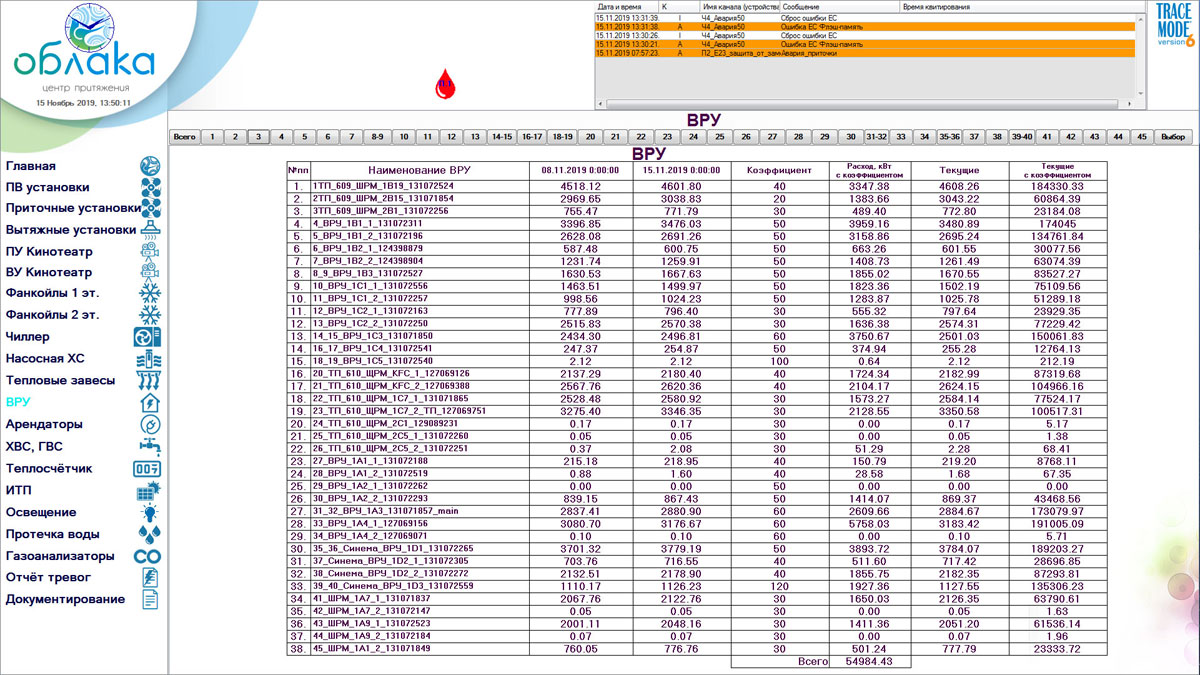

У диспетчера/оператора есть возможность создавать отчёт за определённый период, в котором собираются данные показаний счётчиков и расход ресурсов за выбранный период.

Сервер SCADA-системы использует программное обеспечение Doc GSM МРВ+ 6 TRACE MODE® 6 для Windows на 8191 канал.
